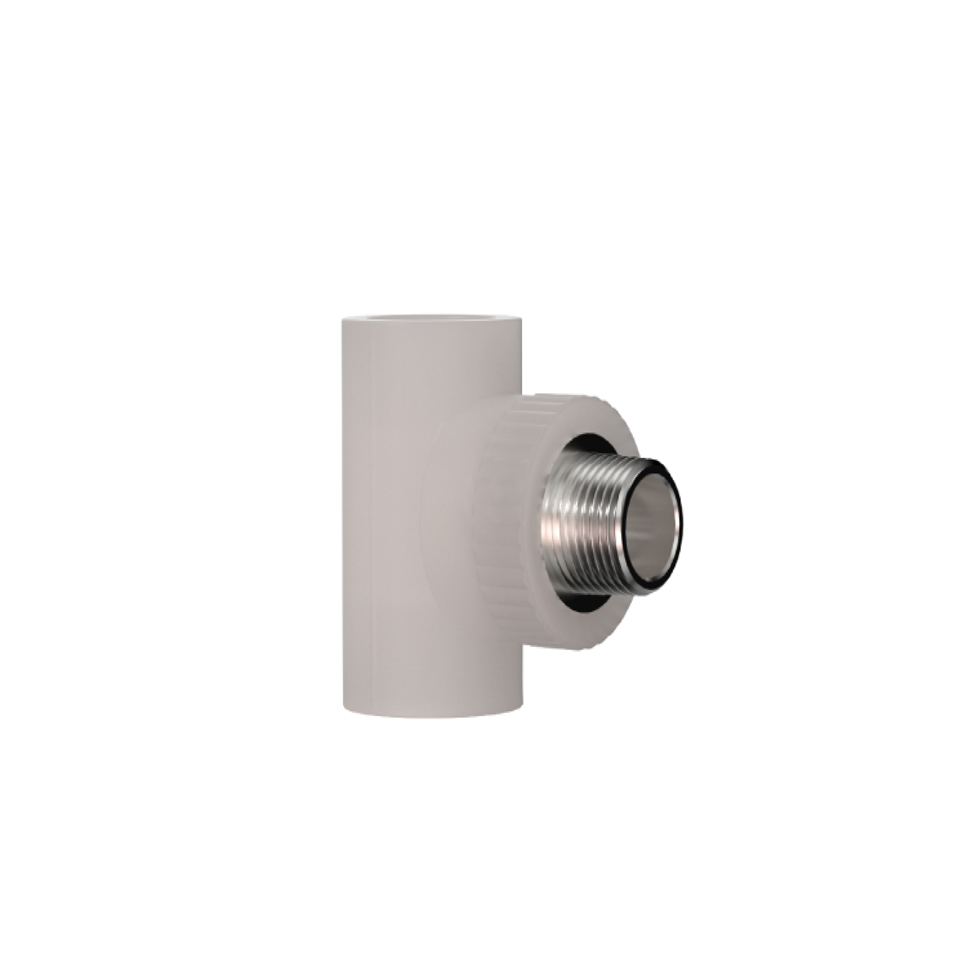

ข้อต่อ POLYGON PERT ได้รับการออกแบบมาเพื่อความน่าเชื่อถือและความง่ายในการติดตั้งในระบบทำความร้อนและระบบประปา ข้องอ 90 องศาช่วยให้เปลี่ยนทิศทางได้โดยมีความต้านทานการไหลน้อยที่สุด ข้อต่อและข้องอช่วยให้การเชื่อมต่อ-ไม่มีรอยรั่ว ในขณะที่ข้อต่อและข้อต่อลดช่วยให้กระจายสาขาได้อย่างมีประสิทธิภาพ อุปกรณ์ฟิตติ้งทั้งหมดมีเกลียวที่ได้มาตรฐาน (ISO 228-1) และเข้ากันได้กับเทคนิคการเชื่อมแบบหลอมร้อน- โครงสร้างทองเหลืองทำให้มีความต้านทานแรงดึงสูง ( มากกว่าหรือเท่ากับ 280 นิวตัน/มม.²) และการยืดตัว ( มากกว่าหรือเท่ากับ 10%) ทำให้เหมาะสำหรับการใช้งานที่มีแรงดันสูง

ข้อมูลผลิตภัณฑ์

วัสดุ

ทองเหลือง CW617N (ชุบนิกเกิล-) สูตรปลอดสารตะกั่ว-

ระดับความดัน

PN16 (16 บาร์)

ช่วงอุณหภูมิ

-20 องศาถึง 110 องศา

มาตรฐานด้าย

ISO 228-1

การรับรอง

ผ่านการทดสอบ CNAS สอดคล้องตามมาตรฐาน DIN/ASME

การรักษาพื้นผิว

การชุบนิกเกิลแบบสดใส (ป้องกัน-การกัดกร่อน ไม่-เปลี่ยนสี)

ข้อมูลจำเพาะของผลิตภัณฑ์

ประเภทข้อต่อฟิตติ้ง	ขนาด (มม.)	แอปพลิเคชัน
หมวก	20, 25, 32	ทิศทางการเปลี่ยนแปลง
ศอก 90 องศา	20, 25, 32	ทิศทางการเปลี่ยนแปลง
การมีเพศสัมพันธ์	20, 25, 32	การเชื่อมต่อแบบตรง
ตี๋	20, 25, 32	การกระจายสาขา
ลดที	20×25; 32x25; 40x25	การเปลี่ยนแปลงขนาด
ลดการมีเพศสัมพันธ์	20X25; 32x25	การเปลี่ยนแปลงขนาด
ข้อต่อเกลียวตัวเมีย	20X1/2;25X1/2;25X3/4;32x1	การเชื่อมต่อแบบเกลียว
ข้อต่อเกลียวชาย	20X1/2;25X1/2;25X3/4;32x1	การเชื่อมต่อแบบเกลียว
ข้องอเกลียวตัวเมีย	20X1/2;25X1/2;25X3/4;32x3/4;32x1	การเชื่อมต่อแบบเกลียว
ข้อศอกเกลียวนอก	20X1/2;25X1/2;25X3/4;32x3/4;32x1	การเชื่อมต่อแบบเกลียว
ทีเกลียวหญิง	20X1/2;25X1/2;25X3/4;32x3/4;32x1	การเชื่อมต่อแบบเกลียว
เกลียวชาย	20X1/2;25X1/2;25X3/4;32x3/4;32x1	การเชื่อมต่อแบบเกลียว

กระบวนการควบคุมคุณภาพ

01/

การเลือกใช้วัสดุ

ทองเหลือง CW617N ได้รับการตรวจสอบองค์ประกอบและคุณสมบัติทางกลแล้ว

02/

การตีขึ้นรูปร้อน

เพิ่มความสมบูรณ์ของโครงสร้างและความต้านทานต่อความเครียด

03/

เครื่องจักรกลที่มีความแม่นยำ

เครื่องจักร CNC ช่วยให้มั่นใจได้ถึงความแม่นยำของมิติ (ความคลาดเคลื่อน ±0.1 มม.)

04/

การบำบัดด้วยการหลอม

ขจัดความเครียดภายใน ป้องกันการแตกร้าว

05/

การทดสอบแรงดัน

การทดสอบอุทกสถิตที่ 20 กก./ซม.² เพื่อตรวจสอบประสิทธิภาพการกันรั่ว-

06/

การตรวจสอบพื้นผิว

การชุบนิกเกิลตรวจสอบความสม่ำเสมอและการยึดเกาะ

ข้อดีด้านประสิทธิภาพ

1. การออกแบบป้องกันการรั่ว-

ซีลโอริงคู่-รับประกันการรั่วไหลเป็นศูนย์ภายใต้แรงดันสูง

2. ความต้านทานการกัดกร่อน

การชุบนิกเกิลป้องกันการเกิดออกซิเดชันและความเสียหายทางเคมี

3. มีความแข็งแรงสูง

ความต้านทานแรงดึง มากกว่าหรือเท่ากับ 280 นิวตัน/มม.² ทนทานต่อแรงเค้นทางกล

4. ติดตั้งง่าย

เธรดที่ได้มาตรฐานและความเข้ากันได้ของ- Hot Melt ช่วยลดเวลาในการติดตั้ง

5. อายุการใช้งานยาวนาน

มากกว่าหรือเท่ากับ 50 ปีภายใต้การทำงานต่อเนื่องที่ 95 องศา

5. ความปลอดภัยด้านสิ่งแวดล้อม

วัสดุปลอดสารตะกั่ว-เป็นไปตามมาตรฐานน้ำดื่ม

สถานการณ์ที่เกี่ยวข้อง

ระบบทำความร้อนหม้อน้ำ: การเชื่อมต่อท่อฟิตติ้ง PERT เข้ากับหม้อน้ำและหม้อต้มน้ำ
เครื่องทำความร้อนใต้พื้น: การเชื่อมต่อที่หลากหลายและการกระจายสาขา
ระบบน้ำดื่ม: สหภาพเกลียวสำหรับท่อน้ำร้อน/เย็นภายในบ้าน
ท่ออุตสาหกรรม: การขนส่งสารเคมีและของเหลวในโรงงาน
ระบบปรับอากาศ: บูรณาการกับเครื่องแลกเปลี่ยนความร้อนและปั๊ม
